ER32 1/2 "Ультраточность ER коллет для фрезерных машин с ЧПУ точность 0,005 мм

ER32 1/2 "Ультраточность ER коллет для фрезерных машин с ЧПУ точность 0,005 мм

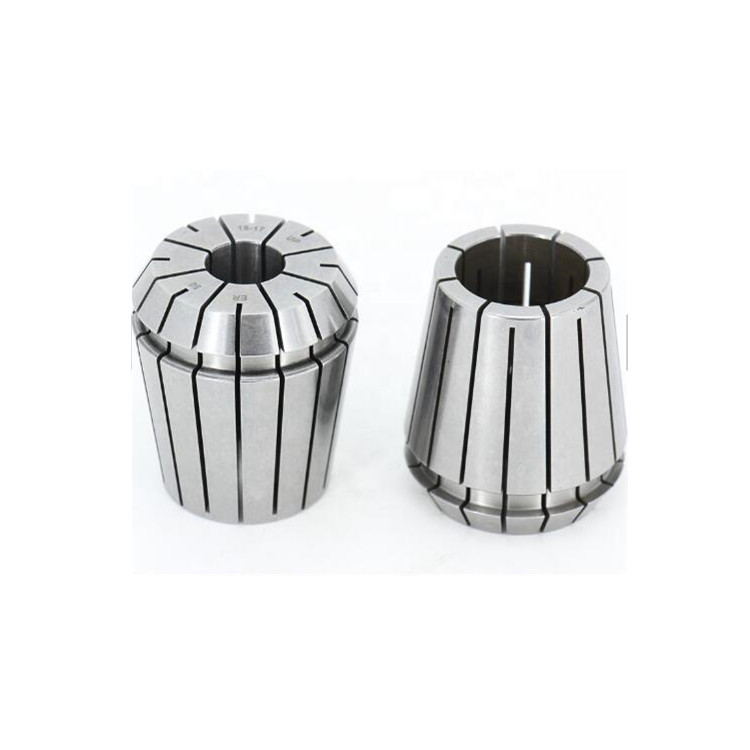

ER32 1/2 "Ultra Precision ER Collet - это высококачественный коллет, предназначенный для использования с коллетными колпаками ER32. Он специально разработан для надежного и точного удержания инструментов с 1/2 ".

Колет изготовлен из высококачественной стали и проходит строгий процесс изготовления, чтобы обеспечить точность и долговечность.Он имеет уникальную конструкцию, которая обеспечивает максимальную силу сцепления при минимальном расходеЭто делает его идеальным для высокоточных машинных приложений, где точность имеет решающее значение.

ER32 1/2" Ultra Precision ER Collet совместим с широким спектром инструментов, включая сверла, конечные мельницы, ремеры и краны.и другие станки обработки.

В целом, ER32 1/2 "Ultra Precision ER Collet является надежным и точным держателем инструментов, который подходит для различных приложений обработки.

ER32Колети ER-UP:

1. Материал: 65Mn;
2.Твердость: 46-50HRC;
3Стандарт: DIN 6499b
4Точность: 0,005 мм.

ER32 1/2" COLLET изготовление

Криогенная обработка
1. -185 °C сверхдолгая криогенная обработка, преобразование почти всего остаточного аустенита в мартензит;
2. Осадки наномасштабных карбидных частиц повышают твердость и прочность;
3. Уменьшить остаточные нагрузки;
4Значительное улучшение износостойкости.

Своевременная обработка

ER32 1/2" COLLET Шаги установки
Сборка коллета
Скорая помощь КоллетВставьте канавку коллета в эксцентрическое кольцо зажимающего ореха в знак на нижней части ореха.Свинцовый орех с колёсом на держателе инструментовМы рекомендуем затянуть гайку с помощью крутящего момента.
Демонтаж экстренной помощи
После того, как орех откручивается от держателя инструментов,нажимать на лицевой стороне ER Collet, одновременно толкая в сторону на задней части коллета, противоположной отметке, пока он не отсоединится от зажимательного ореха.

Введение в ER-UP высокоточный пружинный винт:

1.Высокоточный пружинный циркулятор сочетает в себе преимущества стандартов DIN6499/ISO15488A и B. Этот тип пружинного циркулятора в основном используется для высокоскоростной резки, требующей хорошей погрешности радиального оттока.Хороший радиальный отток может продлить срок службы режущих инструментов.

2.В пределах всего диапазона зажима T.I.R (радиальная ошибка оттока) ≤ 8 μ M

3Диаметр зажима от 1 мм до 36 мм

4.Изображение зажима эквивалентно стандартному пружину

Введение в спецификации высокоточного пружинного винта ER-UP:

ER8-Вверх высокоточный диапазон сцепления цинка: Φ 1, 1.5Два, два.5Три, три.5, 4, 4.5, 5

ER11-Вверх высокоточный диапазон сцепления цинка: Φ 1, 1.5Два, два.5Три, три.5, 4, 4.5Пять, пять.5Шесть, шесть.5, 7

ER16-Вверх высокоточный диапазон сцепления цинка: Φ 1, 1.5Два, два.5Три, три.5, 4, 4.5Пять, пять.5Шесть, шесть.5Семь, семь.5Восемь, восемь.5Девять, девять.5, 10

ER20-Вверх высокоточный диапазон сцепления цинка: Φ 1, 1.5Два, два.5Три, три.5, 4, 4.5Пять, пять.5Шесть, шесть.5Семь, семь.5Восемь, восемь.5Девять, девять.5Десять, десять.5, 11, 11.5- Двадцать два.5, 13

ER25-Вверх высокоточный диапазон сцепления цинка: Φ 1, 1.5Два, два.5Три, три.5, 4, 4.5Пять, пять.5Шесть, шесть.5Семь, семь.5Восемь, восемь.5Девять, девять.5Десять, десять.5, 11, 11.5- Двадцать два.5Тринадцать.5- Четырнадцать.5Пятнадцать.516, 16.5, 17

ER32-УП высокоточный диапазон зажима чека: Φ 2. 2.5Три, три.5, 4, 4.5Пять, пять.5Шесть, шесть.5Семь, семь.5Восемь, восемь.5Девять, девять.5Десять, десять.5, 11, 11.5- Двадцать два.5Тринадцать.5- Четырнадцать.5Пятнадцать.516, 16.517, 17.518, 18.519, 19.5, 20, 21, 22

ER40-УП высокоточный диапазон зажима чека: Φ 3. 3.5, 4, 4.5Пять, пять.5Шесть, шесть.5Семь, семь.5Восемь, восемь.5Девять, девять.5Десять, десять.5, 11, 11.5- Двадцать два.5Тринадцать.5- Четырнадцать.5Пятнадцать.516, 16.517, 17.518, 18.519, 19.5, 20, 21, 22, 22.523, 23.5- 24, 24.525, 25.526 лет.27.28.29.30

ER50-Вверх высокоточный диапазон зажима чека: Φ 6.8.10, 12, 14, 16, 18, 18, 20, 22, 24, 25, 26, 28, 30, 32, 34, 36
