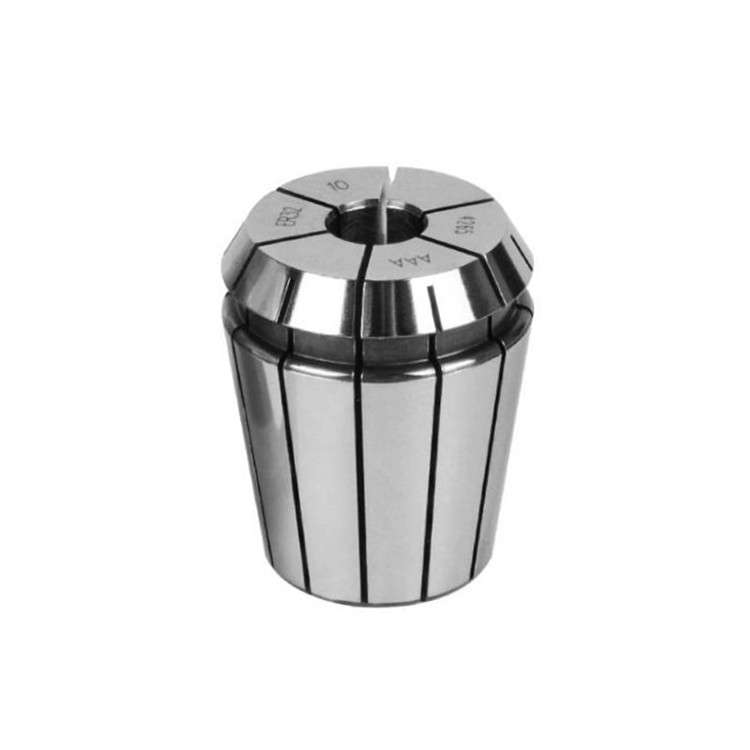

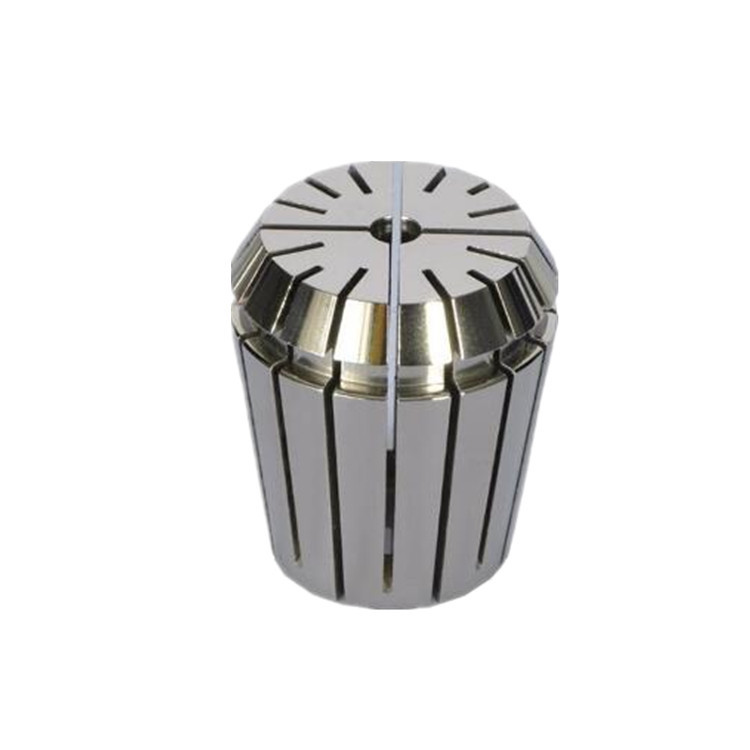

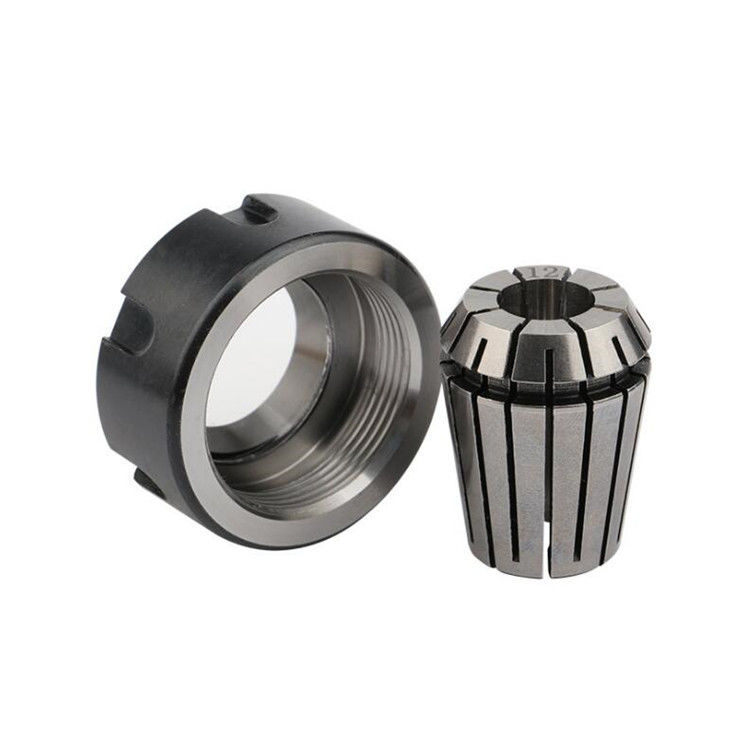

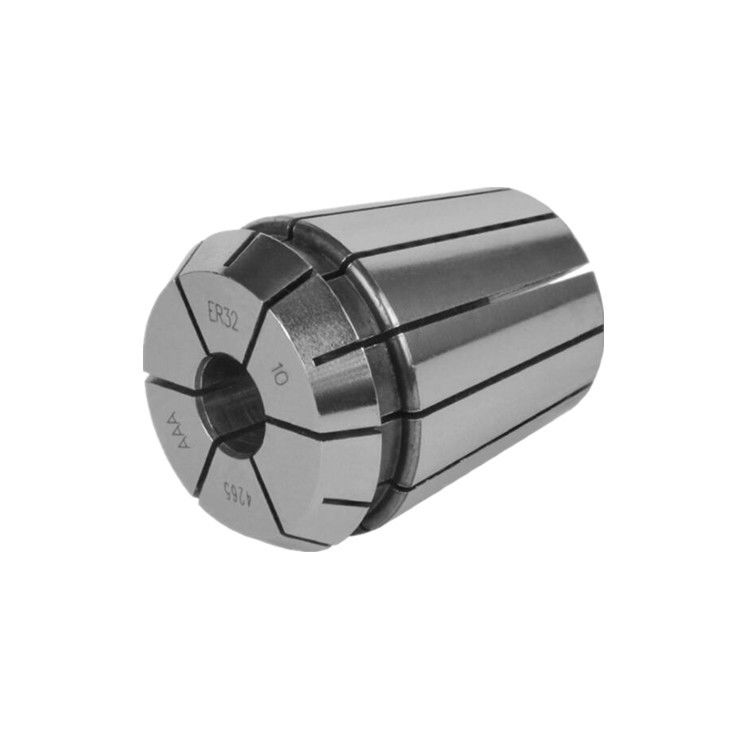

ER40 весенний коллет для сцепления с расширенным диапазоном, 8-34 мм
ER40 пружинные коллеты - это тип коллеты, используемый в обрабатывающих операциях для удержания и закрепления режущих инструментов, таких как сверла, конечные мельницы и ремеры.который является широко используемым стандартом для держания инструментов на фрезерах с ЧПУ.
ER40 пружинные коллеты имеют диапазон зажима от 26 мм до 34 мм, что означает, что они могут надежно держать режущие инструменты с диаметром ствола в этом диапазоне." что указывает на то, что эти коллетки имеют больший диапазон зажима по сравнению с другими ER коллетки размеров.
Конструкция пружинного коллета позволяет быстро и легко менять инструменты, поскольку коллет можно открывать и закрывать, сжимая или отпуская внутреннюю пружину.Это обеспечивает плотное и надежное захват инструмента, минимизируя расход инструмента и улучшая точность обработки.
ER40 пружинные коллеты обычно используются в тяжелых фрезеровках, которые требуют больших режущих инструментов и более высоких режущих сил.которые используются для удержания коллет на месте внутри шпинделя фрезерной машины.
В целом, пружинные коллеты ER40 являются надежным и универсальным решением для хранения инструментов для фрезерных операций с помощью ЧПУ, обеспечивая точность и стабильность при застегивании инструмента.
| Модель |
d |
D |
D1 |
D2 |
Л |
Свертываемая
Мощность |
| ER8 |
1.0-5.0 |
8 |
8.45 |
6.5 |
13.5 |
0.50 |
| ER11 |
1.0-7.0 |
11 |
11.5 |
9.5 |
18 |
0.50 |
| ER16 |
1.0-2.5 |
16 |
17 |
13.8 |
27.5 |
0.50 |
| ER16 |
2.5-10.0 |
16 |
17 |
13.8 |
27.5 |
1.00 |
| ER20 |
1.0-2.5 |
20 |
21 |
17.4 |
31.5 |
0.50 |
| ER20 |
2.5-13.0 |
20 |
21 |
17.4 |
31.5 |
1.00 |
| ER25 |
1.0-2.5 |
25 |
26 |
22 |
34 |
0.50 |
| ER25 |
2.5-16.0 |
25 |
26 |
22 |
34 |
1.00 |
| ER32 |
2.0-2.5 |
32 |
33 |
29.2 |
40 |
0.50 |
| ER32 |
2.5-20.0 |
32 |
33 |
29.2 |
40 |
1.00 |
| ER40 |
3.0-26.0 |
40 |
41 |
36.2 |
46 |
1.00 |
| |
| Модель |
d |
D |
D1 |
D2 |
Л |
L1 |
L2 |
L3 |
| ER11 |
1/32-17/64 |
11 |
11.5 |
9.5 |
18 |
3.80 |
2.5 |
2 |
| ER16 |
1/32-3/8 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4 |
2.7 |
| ER20 |
1/32-33/64 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
| ER25 |
5/64-5/8 |
25 |
26 |
22 |
34 |
6.66 |
5 |
3.1 |
| ER32 |
Отношения с мужчинами, 1/16-25/32 |
32 |
33 |
29.2 |
40 |
7.16 |
5.5 |
3.6 |
| ER40 |
1/8-1′′ |
40 |
41 |
36.2 |
46 |
7.66 |
7 |
4.1 |
| |
|
|
|
|
|
|
|
|
DIN6499B ER Collet,Высокоточный пружинный ER Collet ER11,er16,er25,er32,er40,ER Collet Уникальная конструкция механически запечатана благодаря задним отверстиям, заканчивающимся перед кольцевой канавкой.полностью блокирует путь потока охлаждающей жидкости к передней части коллета.ER Collet При использовании режущих инструментов с охлаждающим средством эти коллеты обеспечивают 100% доставку охлаждающей жидкости к концу режущего инструмента.ER Collet Диапазон применения: бурение, фрезирование, бурение, нанесение, гравировка, CNC, шпиндельная машина и другие процессы.
Высокоточный ER пружинный коллет ER11,er16,er25,er32,er40,применяется для различных видов обработки, включая бурение, фрезерство, нанесение кранов и измельчение
1. 65Mn ER Collet; HRC:44-48
2. пружинный коллет Точность ниже 0,008 или 0,015 мм по вашему выбору.
3Полные модели с максимальным наружным диаметром 12-41 мм и различные спецификации доступны для выбора
4Не легко повреждается, стабильная производительность, высокая точность и более стабильная сила зажима в пределах всего диапазона скорости обработки
5. Сильная универсальность, подходящая для небольших партий и нескольких задач обработки, экономия времени и легкая эксплуатация. Выбранный стальной цилиндр изготовлен из выбранной стали, с высокой твердостью
6Прочный, высокая точность, сильная износостойкость и долговечное использование
