Применение: | Машина CNC | Цвет: | Серебро |
---|---|---|---|
Высота: | 20mm | Длина: | 80mm |
Материал: | 20CrMnTi | Пакет: | картонный |
Наименование продукта: | Держатель инструмента CATE | Форма: | Цилиндр |
Размер: | CATE40-ER16 | обработка поверхности: | Полировка |
Толерантность: | 0.01mm | Вес: | 1.5kg |
Выделить: | CT50 ER16 Collet Chuck,CT40 ER16 Коллетный Чак,ER16 держатель инструментов для станков с ЧПУ |
Стандарт CATEE CT40 CT50 ER Collet Chuck Приборочные принадлежности CATEE ER Collet Chuck
Приборочный аксессуар Коллет Chuck CATEE ER Tool Holder,Высокоточный держатель инструментов CATEE, сбалансированный G6.3 или G2.5 для выбора.
CATEE Tool Holders для механического шпинделя и режущего инструмента и другого аксессуарного соединения инструмента.и высокоскоростной гравировочной машины, использовал больше.

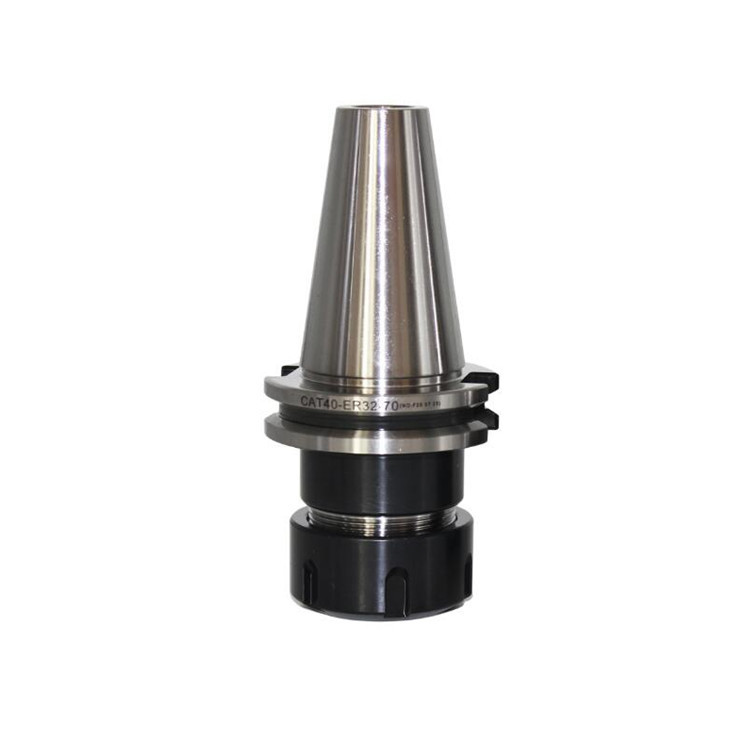

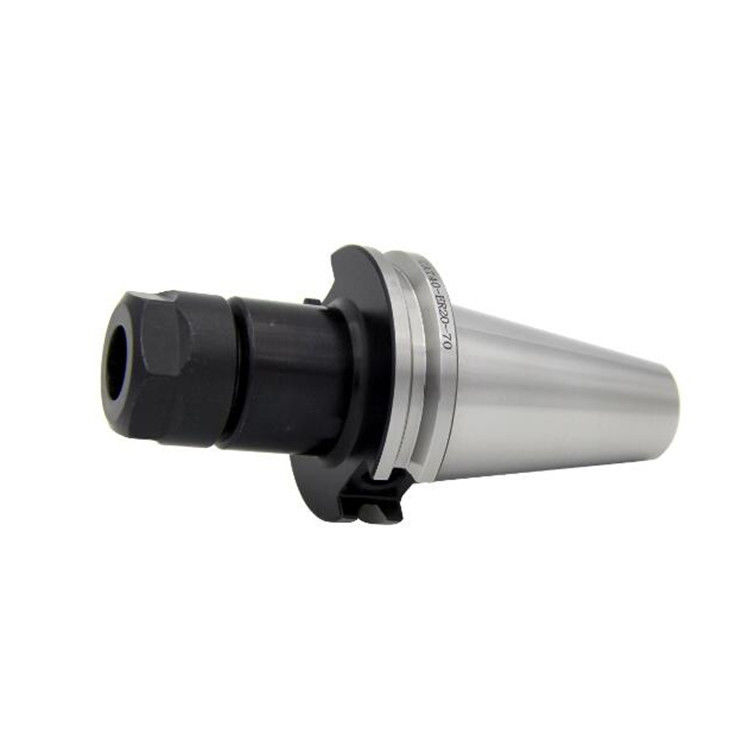

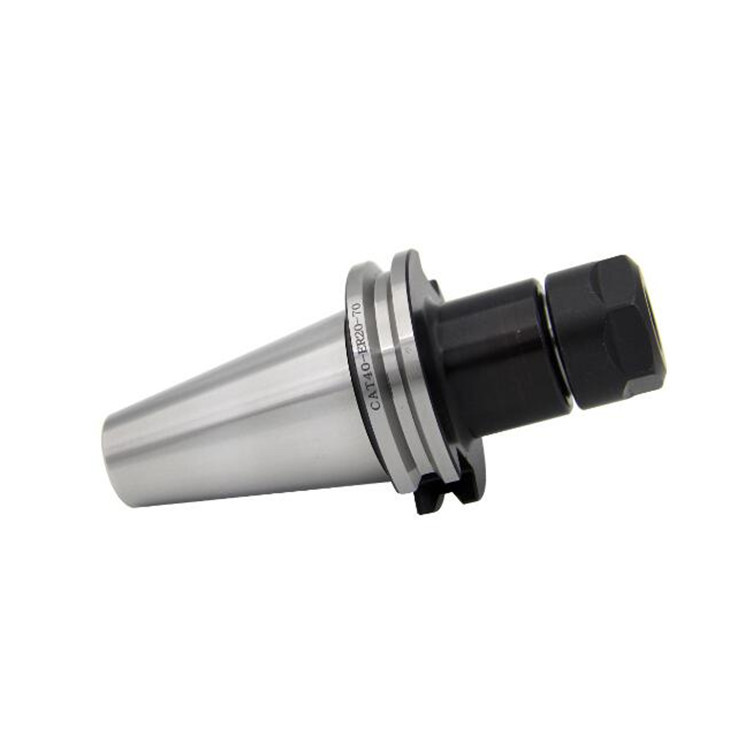

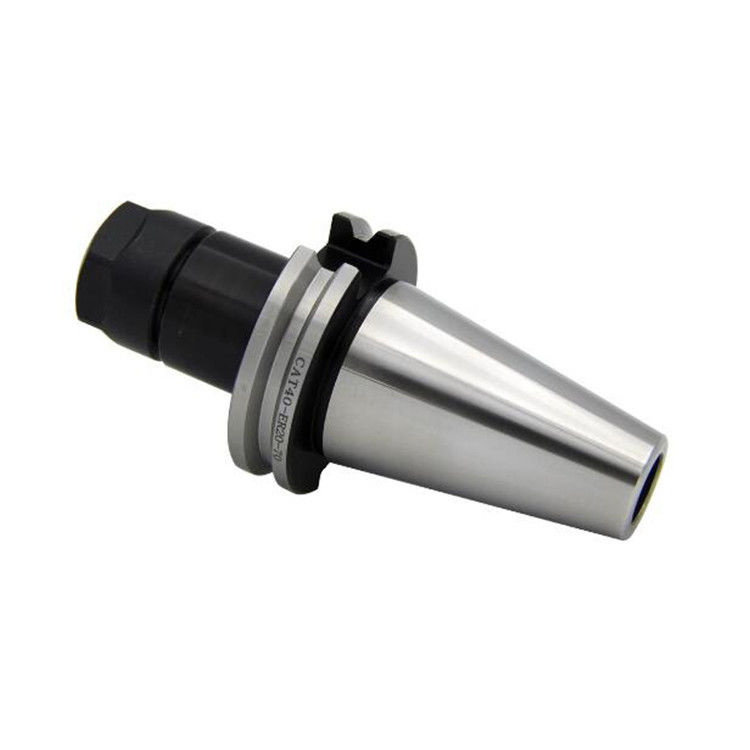

CATEE ER Collet Chuck CNC-устройство для держателя инструментов
1.CATEE ER Collet Chuck материал: Соединенный корпус отвержденной стали, черной отделки и точно измельченной
2. CATEE ER Collet Chuck Размер: CT40-ER40-80 CT30-ER20-70, CT40-ER20-70, CT50-ER20-70
3.CATEE ER Collet Chuck точность: 0,005 мм
4.CATEE ER Collet Chuck твердость: 52-58HRC
5Поверхность: термическая обработка, песочница
6Стандарт: BT MAS403, DIN69871, DIN2080, ANSIB5.5
7.Толерантность конизации: AT3
8.CATEE ER Collet Chuck Coolant AD, B, AD+B типа
9Динамическое балансирование может быть выполнено G6.3/12000rpm, G2.5/25000rpm
Модель | D | D1 | Диапазон зажима |
CATEE40-ER16-70 | 28 | 44.45 | 0.5-10 |
CATEE40-ER16-100 | 28 | 44.45 | 0.5-10 |
CATEE40-ER16-120 | 28 | 44.45 | 0.5-10 |
CATEE40-ER20-70 | 35 | 44.45 | 0.5-13 |
CATEE40-ER20-100 | 35 | 44.45 | 0.5-13 |
CATEE40-ER25-70 | 42 | 44.45 | 0.5-16 |
CATEE40-ER25-100 | 42 | 44.45 | 0.5-16 |
CATEE40-ER25-150 | 42 | 44.45 | 0.5-16 |
CATEE40-ER32-70 | 50 | 44.45 | 1-20 |
CATEE40-ER32-100 | 50 | 44.45 | 1-20 |
CATEE40-ER32-120 | 50 | 44.45 | 1-20 |
CATEE40-ER32-150 | 50 | 44.45 | 1-20 |
CATEE40-ER40-100 | 63 | 44.45 | 2-26 |
CATEE40-ER40-120 | 63 | 44.45 | 2-26 |
CATEE50-ER16-80 | 28 | 69.85 | 0.5-10 |
CATEE50-ER20-80 | 35 | 69.85 | 0.5-13 |
CATEE50-ER20-90 | 35 | 69.85 | 0.5-13 |
CATEE50-ER20-150 | 35 | 69.85 | 0.5-13 |
CATEE50-ER25-80 | 42 | 69.85 | 0.5-16 |
CATEE50-ER25-105 | 42 | 69.85 | 0.5-16 |
CATEE50-ER25-135 | 42 | 69.85 | 0.5-16 |
CATEE50-ER32-80 | 50 | 69.85 | 1-20 |
CATEE50-ER32-100 | 50 | 69.85 | 1-20 |
CATEE50-ER32-120 | 50 | 69.85 | 1-20 |
CATEE50-ER40-80 | 63 | 69.85 | 2-26 |
CATEE50-ER40-100 | 63 | 69.85 | 2-26 |
CATEE50-ER40-120 | 63 | 69.85 | 2-26 |
CATEE ER коллетные чеки - это принадлежности к инструментам, используемые при обработке и фрезе CNC. Они предназначены для надежного удержания режущих инструментов, таких как конечные мельницы и сверла,на месте во время процесса обработки.
Обозначение CATEE (Центр передовых технологий) относится к типу конического носителя инструмента, используемого в цинке.Дверцы для инструментов CATEE широко используются в промышленности и известны своей высокой точностью и жесткостью.
ER (Extended Range) коллеты - это тип коллеты, обычно используемый в станковой обработке с помощью ЧПУ. Они предназначены для обеспечения высокой крепкой силы и отличной концентричности инструмента.ER коллетки бывают разных размеров для размещения различных диаметров инструмента.

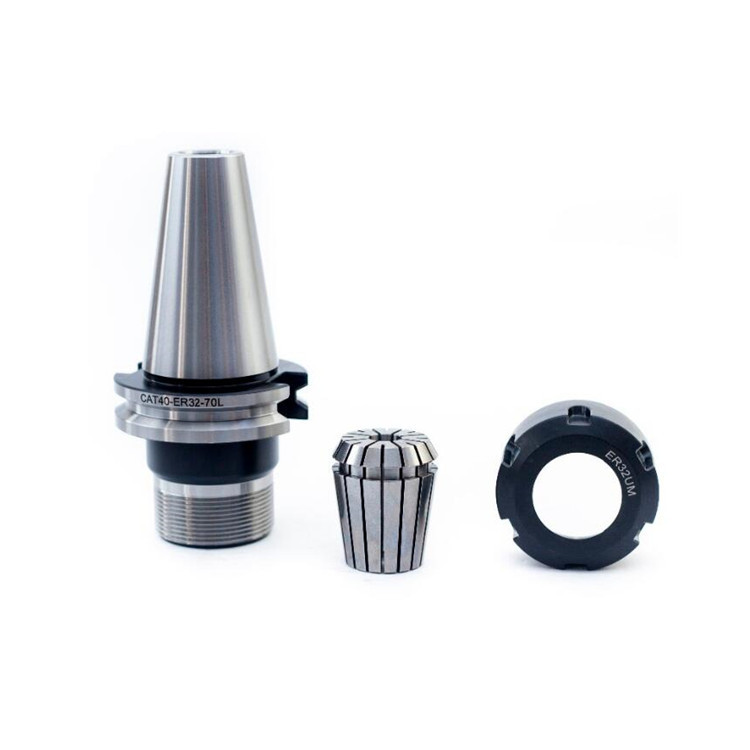

Капсула CATEE ER сочетает в себе конус держателя инструмента CATEE с системой коллета ER, что позволяет легко и эффективно менять инструмент.и коллет затягивается вокруг инструмента ствола, закрепляя его на месте.
CATEE ER коллетные чеки предлагают несколько преимуществ, включая улучшенную концентричность инструмента, повышенную жесткость и уменьшенное рассеивание инструмента.и общая обработка, где точность и производительность критичны.
В целом, коллетные колпачки CATEE ER являются важнейшим аксессуаром для станкообработки и фрезы CNC, обеспечивая надежный и эффективный способ надежно удерживать режущие инструменты на месте.
